Drum Twister Nedir? Büyük Kesitli Enerji Kablolarında Drum Büküm Teknolojisi

Drum Twister (Drum Büküm Makinesi), özellikle büyük çaplı, ağır ve çok damarlı kabloların kontrollü biçimde bükülmesi için kullanılan endüstriyel kablo üretim sistemidir. Orta ve yüksek gerilim enerji kabloları, büyük kesitli izoleli iletkenler ve özel kablo konstrüksiyonlarının üretiminde önemli rol oynar.

Drum Twister makineleri; güçlü mekanik konstrüksiyonları, büyük makara taşıma sistemleri, hassas gerginlik kontrolü ve senkron tahrik teknolojileri sayesinde ağır kabloların üretiminde kullanılabilir.

Bu hatlar yalnızca büküm işlemiyle sınırlı değildir. Üretilecek kablonun teknik tasarımına bağlı olarak bantlama, dolgu, ekranlama ve çelik tel zırhlama sistemleriyle entegre edilebilir.

Denizli merkezli AFN Makina, tel ve kablo üretim sektörüne yönelik Drum Büküm Hatları, çekici sistemler, verici-toplayıcı makineler ve tamamlayıcı ekipmanlar geliştirmektedir.

AFN Makina'nın Drum Büküm Hattı – Drum Twister ürün sayfasından makine özelliklerini inceleyebilirsiniz.

Drum Twister Makinesi Ne İşe Yarar?

Drum Twister makinesinin temel görevi, birden fazla izole edilmiş iletkeni veya kablo damarını belirlenen büküm adımıyla bir araya getirerek çok damarlı kablo yapısını oluşturmaktır.

Büyük kesitli enerji kablolarında damarların ağırlığı, çapı ve mekanik özellikleri nedeniyle özel üretim ekipmanlarına ihtiyaç duyulabilir.

Drum Twister sistemleri bu amaçla geliştirilmiş ağır hizmet tipi kablo büküm makineleridir.

Başlıca kullanım alanları şunlardır:

• Orta gerilim enerji kabloları

• Yüksek gerilim kablolarının uygun konstrüksiyonları

• Büyük kesitli çok damarlı güç kabloları

• Yuvarlak izoleli iletkenlerin bükümü

• Sektör biçimli izoleli iletkenlerin kablolanması

• Özel endüstriyel kablo üretimi

• Uygun konfigürasyonlarda kablo ekranlama işlemleri

• Çelik tel zırhlama gerektiren kablo uygulamaları

Drum Twister'ın hangi ürünleri işleyebileceği, makara kapasitesi, kablo çapı, büküm adımı ve yardımcı ekipmanların teknik özelliklerine bağlıdır.

Drum Twister Nasıl Çalışır?

Drum Twister sistemlerinde kablo damarları, büyük makaralara yerleştirilmiş şekilde üretim hattına beslenir.

Makine tasarımına göre makaralar ve ilgili döner sistemler kontrollü hareket ederek kablo damarlarının belirlenen büküm düzeninde bir araya gelmesini sağlar.

Üretim prosesi genel olarak şu aşamalardan oluşur.

1. Kablo Damarlarının Hazırlanması

Bükülecek izoleli iletkenler uygun üretim makaralarına sarılır.

Üretim öncesinde damar çapları, makara ağırlıkları ve kablo konstrüksiyonuna ait teknik bilgiler kontrol edilir.

2. Verici Sistemlerinden Besleme

İzoleli iletkenler, Drum Twister verici veya sepet tipi verici sistemlerinden üretim hattına aktarılır.

Verici sistemlerinin görevi kablo damarlarının kontrollü ve düzenli şekilde beslenmesini sağlamaktır.

3. Gerginlik Kontrolü

Büyük kesitli kablolarda uygun gerginliğin sağlanması önemlidir.

Damarlar arasındaki önemli gerginlik farklılıkları, büküm geometrisini ve üretim kararlılığını olumsuz etkileyebilir.

4. Drum Büküm İşlemi

Kablo damarları büküm bölgesinde bir araya getirilir.

Döner sistemin hareketi ile belirlenen büküm adımı oluşturulur.

5. Opsiyonel Bantlama ve Dolgu

Ürün tasarımına bağlı olarak kablo damarları arasına dolgu malzemesi uygulanabilir veya kablo üzerine uygun bantlama işlemi gerçekleştirilebilir.

6. Döner Katerpiller ile Çekme

Kablo, hat boyunca kontrollü şekilde ilerletilir.

Döner Caterpillar (Paletli Çekici) sistemi, uygun makine tasarımında hem çekme kuvvetinin uygulanmasında hem de kablonun büküm hareketiyle uyumlu ilerlemesinde görev alabilir.

7. Toplama ve Sarım

Üretimi tamamlanan kablo, Drum Twister toplayıcı sistemine aktarılır.

Toplama sırasında makara hareketi, kablo gerginliği ve sarım düzeni kontrol edilir.

Drum Büküm Hattı Hangi Ekipmanlardan Oluşur?

Bir Drum Twister üretim hattı, üretilecek kablonun özelliklerine göre farklı ekipmanlardan oluşabilir.

AFN Makina'nın Drum Büküm Hattı ürün yapısında aşağıdaki sistemler bulunmaktadır.

Ekipman	Temel görevi
Drum Twister verici	Kablo damarlarının beslenmesi
Sepet tipi verici	İletken ve kablo makaralarının kontrollü beslenmesi
Yönlendirme ekipmanları	Damarların büküm bölgesine taşınması
Twisting Assembly	Büküm işleminin gerçekleştirilmesi
Bantlama ünitesi	Kablo üzerine uygun bant uygulanması
Döner Caterpillar	Kablonun kontrollü çekilmesi
Drum Twister toplayıcı	Üretilen kablonun makaraya sarılması
PLC ve HMI	Üretim parametrelerinin kontrol edilmesi

Üretim ihtiyacına göre ayrıca dolgu sistemi, uzunluk ölçme ünitesi, kıvılcım test cihazı, otomatik bağlama ve diğer yardımcı ekipmanlar eklenebilir.

Kıvılcım testi gibi elektriksel kontrol ekipmanlarının uygulanabilirliği, kablo tasarımı ve ilgili test prosedürlerine göre belirlenmelidir.

AFN Makina Drum Twister Teknik Özellikleri

AFN Makina'nın Drum Büküm Hattı, izoleli iletkenlerin ve büyük kesitli çok damarlı kabloların üretimine yönelik modüler bir sistem olarak tanımlanmaktadır.

Firmanın yayımladığı ürün bilgilerine göre hat aşağıdaki özelliklere sahiptir.

Teknik özellik	AFN Makina Drum Büküm Hattı
Makine tipi	Drum Twister – Drum Büküm Hattı
Temel uygulama	Büyük kesitli çok damarlı kablo bükümü
İletken geometrisi	Yuvarlak ve sektör biçimli
Uygulama alanı	Enerji, kontrol ve uygun özel kablolar
Mekanik tasarım	Ağır hizmet tipi
Hat yapısı	Modüler
Otomasyon	PLC tabanlı
Tahrik teknolojisi	Senkron AC veya servo
Gerginlik kontrolü	Kontrollü gerginlik sistemi
Çekici sistemi	Döner Caterpillar
Bantlama	Entegrasyon seçeneği
Dolgu sistemi	Opsiyonel
Ekranlama	Opsiyonel
Çelik tel zırhlama	Opsiyonel
Yardımcı sistemler	Projeye göre yapılandırılabilir

Not: Maksimum kablo çapı, makara çapı, makara ağırlığı, büküm adımı ve maksimum hat hızı, seçilecek makine konfigürasyonuna göre teknik teklif aşamasında netleştirilmelidir.

Güncel ürün bilgileri için AFN Makina Drum Büküm Hattı sayfasını ziyaret edebilirsiniz.

Drum Twister ile Rigid Strander Arasındaki Fark Nedir?

Drum Twister ve Rigid Strander, kablo üretiminde kullanılan iki farklı büküm teknolojisidir.

Rigid Strander genellikle çok telli metal iletkenlerin üretiminde kullanılırken Drum Twister özellikle büyük kesitli izole edilmiş kablo damarlarının bir araya getirilmesinde tercih edilir.

Karşılaştırma	Drum Twister	Rigid Strander
Temel uygulama	Büyük çaplı çok damarlı kabloların kablolanması	Çok telli metal iletken üretimi
İşlenen ürün	Genellikle izoleli damarlar	Genellikle çıplak bakır veya alüminyum teller
Döner sistem	Büyük makara/tambur ve büküm düzenekleri	Rijit kafesler
Tipik kullanım	Enerji kablolarının kablolanması	Enerji kablosu iletkenlerinin oluşturulması
Makara sistemi	Büyük ve ağır makaralara uygun tasarım	Rijit kafes üzerindeki tel makaraları
Yardımcı işlemler	Dolgu, bantlama, uygun ekranlama ve zırhlama	Kompaktlama, bantlama ve uygun ek prosesler

Örneğin büyük kesitli bir enerji kablosunun metalik iletkeni Rigid Strander üzerinde üretilebilir.

Bu iletkenler izole edildikten sonra, kablo tasarımına bağlı olarak Drum Twister hattında bir araya getirilebilir.

Bu nedenle iki makine türü birbirinin doğrudan alternatifi olmayabilir. Aynı kablo fabrikasında farklı üretim aşamaları için kullanılabilirler.

AFN Makina'nın Rijit Büküm Hattı ürününü inceleyebilirsiniz.

Drum Twister ile Single Twist Arasındaki Fark Nedir?

Single Twist ve Drum Twister sistemlerinin ikisi de uygun konfigürasyonlarda çok damarlı kablo üretiminde kullanılabilir.

Ancak mekanik tasarımları, makara taşıma kapasiteleri ve hedefledikleri üretim uygulamaları farklı olabilir.

Single Twist makineleri, çeşitli kablo çapları ve konstrüksiyonlarında kullanılabilen tek büküm sistemleridir.

Drum Twister makineleri ise özellikle büyük, ağır ve geniş çaplı kablo yapılarının üretimi için tasarlanabilir.

Hangi makinenin uygun olduğu belirlenirken:

• Kablo dış çapı

• Damar sayısı

• Tek damar ağırlığı

• Makara ölçüleri

• Büküm adımı

• Üretim kapasitesi

• İstenen yardımcı üretim işlemleri

birlikte değerlendirilmelidir.

Drum Twister Hattında Döner Caterpillar Neden Kullanılır?

Döner Caterpillar, kablo üretiminde kullanılan özel bir paletli çekici sistemidir.

Bu ekipman, hat konfigürasyonuna bağlı olarak kabloyu kontrollü şekilde çekmenin yanı sıra büküm prosesindeki dönme hareketiyle uyumlu çalışabilir.

Özellikle büyük çaplı ve ağır kablolarda çekme kuvvetinin kontrollü uygulanması önemlidir.

Döner Caterpillar sisteminin başlıca görevleri şunlardır:

• Kablonun kontrollü ilerletilmesi

• Gerekli çekme kuvvetinin oluşturulması

• Hattın büküm hareketiyle uygun senkronizasyonunun sağlanması

• Kabloya uygulanan temas basıncının yönetilmesi

• Üretim sürekliliğinin desteklenmesi

Yanlış çekme kuvveti veya uygun olmayan kavrama basıncı, bazı kablo konstrüksiyonlarında ürünün geometrisine veya dış yüzeyine zarar verebilir.

Bu nedenle çekici sistem tasarımı, üretilecek kablonun fiziksel özelliklerine göre yapılmalıdır.

AFN Makina'nın diğer kablo üretim makineleri ve çekici ekipmanları ürünler sayfasından incelenebilir.

Drum Büküm Hattında Ekranlama ve Zırhlama Yapılabilir mi?

Evet. Drum Twister hatları, uygun teknik tasarım ve yardımcı ekipmanlarla belirli ekranlama ve zırhlama proseslerine entegre edilebilir.

Ancak her ekranlama veya zırhlama işlemi aynı makine konfigürasyonunda gerçekleştirilemez.

Kablo Bantlama

Bantlama üniteleri, kablo konstrüksiyonuna uygun malzemenin belirli bir sarım düzeniyle uygulanmasını sağlar.

Bant genişliği, sarım açısı, bindirme oranı ve gerginlik önemli teknik parametrelerdir.

Kablo Dolgu Sistemi

Çok damarlı kablolarda damarlar arasındaki boşlukların uygun dolgu malzemeleriyle desteklenmesi gerekebilir.

Dolgu sistemi, kablonun geometrisinin korunmasına yardımcı olabilir.

Kablo Ekranlama

Metalik ekran uygulamaları, kablonun elektriksel tasarımına göre farklı yöntemlerle gerçekleştirilebilir.

Drum Twister hattına ekranlama ekipmanı entegrasyonu yapılmadan önce ekran malzemesi ve uygulanacak proses netleştirilmelidir.

Çelik Tel Zırhlama

Çelik tel zırhlama, kablonun mekanik koruma gereksinimlerine yönelik bir üretim işlemidir.

Uygun zırhlama ünitesiyle entegrasyon sağlanabilir ancak bu işlem için özel mekanik ve proses gereksinimleri bulunmaktadır.

AFN Makina, Drum Twister sistemlerini üretim ihtiyacına göre bantlama, dolgu, ekranlama ve çelik tel zırhlama üniteleriyle yapılandırabilmektedir.

Drum Twister Büküm Adımı Nedir?

Büküm adımı, kablo damarlarının kablo ekseni etrafında tam bir tur oluştururken eksen boyunca ilerlediği mesafedir.

Genellikle milimetre cinsinden ifade edilir.

Büküm adımı, kablonun konstrüksiyonunu ve bazı mekanik özelliklerini etkileyebilir.

Drum Twister Büküm Adımı Nasıl Hesaplanır?

İdeal tek büküm prensibine sahip bir sistemde:

Büküm adımı (mm) = Hat hızı (m/dak) × 1000 / Büküm devri (dev/dak)

Örneğin:

• Hat hızı: 20 m/dak

• Büküm devri: 10 dev/dak

Hesaplama:

20 × 1000 / 10 = 2000 mm

Bu örnekte teorik büküm adımı 2000 mm'dir.

Gerçek hesaplama, Drum Twister hattındaki döner sistemlerin hareketine, büküm mekanizmasına ve makine kontrol mantığına bağlıdır.

Bu nedenle nihai proses değerleri üretici verileri üzerinden doğrulanmalıdır.

Drum Twister Makinesi Seçerken Nelere Dikkat Edilmelidir?

Drum Twister yatırımı, teknik kapsamı geniş ve yüksek mekanik yükler içerebilen bir makine projesidir.

Makine seçiminde aşağıdaki bilgiler önceden belirlenmelidir.

1. Kablo Türü

Üretilecek kablonun enerji, kontrol veya özel endüstriyel kablo olup olmadığı belirlenmelidir.

2. Kablo Dış Çapı

Maksimum kablo dış çapı, yönlendirme sistemlerinin, çekicilerin ve büküm mekanizmasının tasarımını etkiler.

3. Damar Sayısı

Üretilecek kabloda bulunan izoleli damar sayısı, verici sistemi ve hat konfigürasyonu açısından önemlidir.

4. Makara Ölçüleri

Makara çapı, genişliği, toplam ağırlığı ve bağlantı özellikleri belirlenmelidir.

5. Büküm Adımı

Üretilecek kabloların gerekli büküm adımı aralığı teknik şartnameye dahil edilmelidir.

6. Üretim Kapasitesi

Hedef hat hızı ve günlük üretim miktarı, makinenin mekanik ve otomasyon tasarımında değerlendirilmelidir.

7. Yardımcı Prosesler

Bantlama, dolgu, ekranlama veya zırhlama işlemlerine ihtiyaç olup olmadığı belirlenmelidir.

8. Otomasyon Seviyesi

PLC, HMI, tahrik senkronizasyonu, üretim izleme ve diğer kontrol ihtiyaçları değerlendirilmelidir.

9. Fabrika Alanı

Makinenin toplam uzunluğu, makara yükleme alanları ve bakım erişim bölgeleri planlanmalıdır.

10. Teknik Servis ve Yedek Parça

Ağır hizmet tipi üretim sistemlerinde bakım planlaması, mekanik parçaların temini ve teknik destek önemlidir.

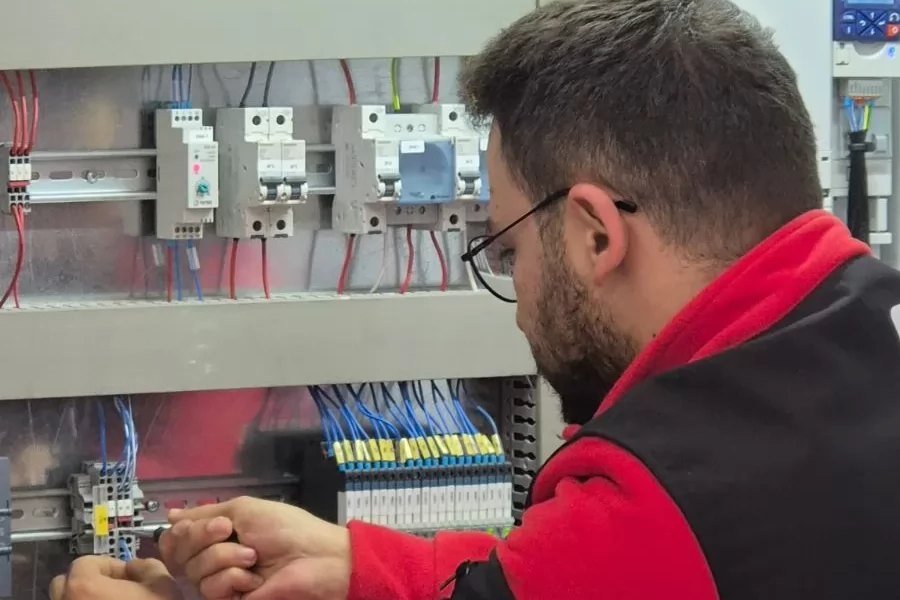

Drum Twister Üretim Hatlarında PLC ve Otomasyon

Modern Drum Twister sistemlerinde farklı mekanik bileşenlerin uyumlu çalışması için otomasyon sistemleri kullanılmaktadır.

AFN Makina Drum Büküm Hattında PLC tabanlı kontrol ve senkron AC veya servo tahrik teknolojileri ürün özellikleri arasında yer almaktadır.

Makine konfigürasyonuna bağlı olarak otomasyon sistemi aşağıdaki parametreleri yönetebilir:

• Büküm hızı

• Büküm adımı

• Hat ilerleme hızı

• Verici sistemleri

• Gerginlik kontrolü

• Döner Caterpillar senkronizasyonu

• Toplayıcı kontrolü

• Üretim parametrelerinin izlenmesi

• Operatör bilgilendirme ve alarm sistemleri

Doğru yapılandırılmış otomasyon sistemi, özellikle ağır kabloların üretiminde proses kararlılığına katkı sağlayabilir.

Drum Twister Makinesinde Bakım ve Modernizasyon

Drum Twister makineleri, büyük mekanik yükler alt
