Single Twist ve Double Twist Büküm Makineleri Arasındaki Farklar Nelerdir?

Single Twist ve Double Twist arasındaki temel fark, makinenin bir rotor devrinde oluşturduğu büküm sayısıdır. Single Twist makinelerinde genel olarak bir rotor devrinde bir büküm meydana gelirken Double Twist teknolojisinde uygun mekanik tasarımla bir rotor devrinde iki büküm oluşturulur.

Ancak kablo üretiminde doğru makineyi seçmek yalnızca büküm sayısına bağlı değildir. Üretilecek kablonun türü, iletken kesiti, dış çapı, damar sayısı, makara kapasitesi ve üretim hızı gibi teknik kriterler de değerlendirilmelidir.

Single Twist ve Double Twist makineleri, tel ve kablo üretim sektöründe farklı üretim ihtiyaçlarına cevap veren önemli endüstriyel ekipmanlardır.

Denizli merkezli AFN Makina, kablo üreticilerine yönelik Single Twist Hatları ve Double Twist Buncher Büküm Makineleri geliştirmektedir.

AFN Makina'nın üretim çözümlerini incelemek için Kablo Üretim Makineleri ve Ekipmanları sayfasını ziyaret edebilirsiniz.

Single Twist Nedir?

Single Twist, Türkçede tek büküm anlamına gelir. Kablo üretiminde birden fazla telin, iletkenin veya izole edilmiş kablo damarının belirlenen büküm adımıyla bir araya getirilmesini sağlayan makine sistemidir.

Single Twist makinelerinde büküm işlemi, makinenin mekanik tasarımına göre döner makara, büküm mekanizması veya ilgili hareketli bileşenler aracılığıyla gerçekleştirilir.

Bu makineler çeşitli iletken büküm, kablolama ve özel kablo üretim uygulamalarında kullanılabilir.

Single Twist Makinesi Ne İşe Yarar?

Single Twist makinelerinin başlıca kullanım alanları şunlardır:

• İzole edilmiş kablo damarlarının bükülmesi

• Çok damarlı kabloların oluşturulması

• Kontrol kablolarının üretimi

• Endüstriyel kabloların kablolanması

• Uygun tasarımlarda bakır ve alüminyum tellerin bükülmesi

• Belirli ekranlama ve zırhlama prosesleri

• Özel kablo konstrüksiyonlarının üretimi

Single Twist makineleri farklı kablo geometrilerine uygun tasarlanabilir. Ancak hangi ürünlerin üretilebileceği, makinenin teknik kapasitesine ve yardımcı ekipmanlarına bağlıdır.

Single Twist Çalışma Prensibi

Single Twist hattında kablo damarları veya iletken teller, verici sistemlerinden büküm bölgesine aktarılır.

Üretim sırasında:

1. Teller veya kablo damarları makineye beslenir.

2. Gerginlik kontrolü gerçekleştirilir.

3. Ürünler büküm noktasında bir araya getirilir.

4. Döner sistem aracılığıyla belirlenen büküm adımı oluşturulur.

5. Üretilen kablo kontrollü şekilde makaraya sarılır.

Üretimin kararlı olması için büküm hızı, hat ilerleme hızı ve makara sarım sisteminin uyumlu çalışması gerekir.

AFN Makina'nın Single Twist Hattı çözümleri, farklı kablo üretim ihtiyaçlarına göre değerlendirilebilir.

Double Twist Nedir?

Double Twist, Türkçede çift büküm anlamına gelir. Kablo üretiminde uygun bir döner sistemin her devrinde iki büküm oluşturulmasına dayanan üretim teknolojisidir.

Double Twist teknolojisi özellikle çok telli iletkenlerin yüksek hızlarda bükülmesi için kullanılan Buncher makinelerinde yaygındır.

Bu sistemlerde iki bükümün meydana gelmesi, belirli üretim koşullarında daha yüksek büküm kapasitesi elde edilmesini sağlayabilir.

Double Twist Buncher Ne İşe Yarar?

Double Twist Buncher makineleri başlıca şu uygulamalarda kullanılabilir:

• Çok telli bakır iletken üretimi

• Esnek iletkenlerin bükülmesi

• Otomotiv kablolarında kullanılan iletkenlerin üretimi

• Elektrik tesisat kablolarının çok telli iletkenlerinin hazırlanması

• Uygun kesitlerde alüminyum iletken üretimi

• Çeşitli endüstriyel iletken uygulamaları

Double Twist makinelerinde yüksek üretim hızı önemli bir avantaj olabilir. Bununla birlikte ürün kesiti, makara kapasitesi ve proses gereksinimleri makine seçiminde belirleyici olmaya devam eder.

Double Twist Buncher Nasıl Çalışır?

Double Twist Buncher makinelerinde teller, kontrollü gerginlik altında beslenerek yönlendirme sistemlerinden geçirilir.

Döner büküm mekanizması tellerin belirlenen büküm adımıyla bir araya gelmesini sağlar.

Uygun mekanik tasarımda rotorun bir devri sırasında iki büküm meydana gelir.

Üretim sürecinde tel gerginliği, rotor devri, büküm adımı ve makara sarım sistemi birlikte kontrol edilmelidir.

AFN Makina'nın Buncher Büküm Hattı sayfasında farklı makara çaplarına ve kesit aralıklarına sahip BNC serisi modeller incelenebilir.

Single Twist ve Double Twist Arasındaki Temel Farklar

Kablo üretiminde Single Twist ve Double Twist sistemleri arasındaki farklar, yalnızca büküm prensibinden ibaret değildir.

Makine tasarımı, ürün türü, üretim hızı ve uygulanabilir kablo konstrüksiyonları bakımından da farklılıklar bulunmaktadır.

Karşılaştırma kriteri	Single Twist	Double Twist
Türkçe karşılığı	Tek büküm	Çift büküm
Temel prensip	Bir rotor devrinde bir büküm	Bir rotor devrinde iki büküm
Tipik kullanım	Kablo damarlarının birleştirilmesi ve kablolama	Çok telli iletkenlerin hızlı bükümü
Üretim hızı	Makine ve ürüne bağlı	Uygun ürünlerde yüksek hız potansiyeli
Ürün çeşitliliği	Kablo konstrüksiyonuna göre farklı uygulamalar	İletken ve uygun kablo uygulamaları
Makara kapasitesi	Model ve tasarıma bağlı	Model ve tasarıma bağlı
Büküm adımı	Kontrol edilebilir	Kontrol edilebilir
Otomasyon	PLC ve sürücü sistemleri kullanılabilir	PLC ve sürücü sistemleri kullanılabilir
Makine seçimi	Ürün çapı, yapı ve proses ihtiyaçlarına bağlı	Tel çapı, iletken kesiti ve kapasiteye bağlı

Önemli: Double Twist teknolojisi her durumda Single Twist sisteminden daha hızlı veya daha verimli değildir. Gerçek karşılaştırma, aynı ürün ve üretim koşulları üzerinden yapılmalıdır.

Single Twist mi, Double Twist mi Daha Hızlıdır?

Double Twist makinelerinde bir rotor devrinde iki büküm oluşturulabilmesi, aynı rotor devri ve büküm adımı koşullarında daha yüksek teorik ilerleme hızı sağlayabilir.

Ancak gerçek üretim hızını belirleyen birçok faktör bulunmaktadır:

• Maksimum rotor devri

• Makinenin maksimum hat hızı

• Büküm adımı

• Kablo dış çapı

• İletken kesiti

• Tel gerginliği

• Makara ağırlığı

• Kullanılan malzeme

• Mekanik sistem sınırları

Bu nedenle üretim kapasitesinin hesaplanmasında sadece Single Twist veya Double Twist olması yeterli bir veri değildir.

Single Twist Üretim Hızı Hesaplama

İdeal tek büküm prensibinde:

Hat hızı (m/dak) = Rotor devri (dev/dak) × Büküm adımı (mm) / 1000

Örnek:

• Rotor devri: 1.000 dev/dak

• Büküm adımı: 100 mm

Teorik hat hızı:

1.000 × 100 / 1000 = 100 m/dak

Double Twist Üretim Hızı Hesaplama

İdeal çift büküm prensibinde:

Hat hızı (m/dak) = Rotor devri (dev/dak) × 2 × Büküm adımı (mm) / 1000

Aynı koşullarda:

• Rotor devri: 1.000 dev/dak

• Büküm adımı: 100 mm

Teorik hat hızı:

1.000 × 2 × 100 / 1000 = 200 m/dak

Bu örnek yalnızca iki teknolojinin teorik büküm prensibini göstermektedir. Gerçek makineler bu hızlara ulaşamayabilir veya farklı teknik sınırlara sahip olabilir.

Ayrıca kataloglarda belirtilen twist/min değeri ile rotor devrinin birbirine karıştırılmaması gerekir.

Hangi Kablo Türü İçin Hangi Büküm Makinesi Kullanılır?

Kablo üretiminde makine seçimi, üretilecek ürünün teknik tasarımına göre yapılmalıdır.

Esnek Bakır İletkenler

Çok sayıda ince bakır telden oluşan esnek iletkenlerin üretiminde Double Twist Buncher makineleri uygun bir seçenek olabilir.

Özellikle seri üretimde yüksek büküm kapasitesi önemli bir kriterdir.

Çok Damarlı Kontrol Kabloları

İzole edilmiş damarların bir araya getirilmesi gereken kontrol kablolarında Single Twist makineleri değerlendirilebilir.

Makinenin damar sayısı, kablo dış çapı ve büküm adımı gereksinimlerine uygun olması gerekir.

Otomotiv Kabloları

Otomotiv kablolarında kullanılan çok telli iletkenlerin üretiminde Double Twist makineleri kullanılabilir.

Ancak otomotiv kablosunun tüm üretim aşamalarının tek bir Buncher makinesiyle gerçekleştirildiği düşünülmemelidir.

Enerji Kabloları

Enerji kablolarında kullanılacak büküm makinesi, üretim aşamasına göre değişebilir.

İletken üretiminde Buncher veya Rigid Strander kullanılması mümkünken izole damarların kablolanması için Single Twist ya da başka uygun sistemler tercih edilebilir.

Özel Endüstriyel Kablolar

Özel kabloların üretiminde büküm teknolojisi seçilirken kablonun esneklik gereksinimleri, dış çapı, ekranlama yapısı ve diğer konstrüksiyon özellikleri dikkate alınmalıdır.

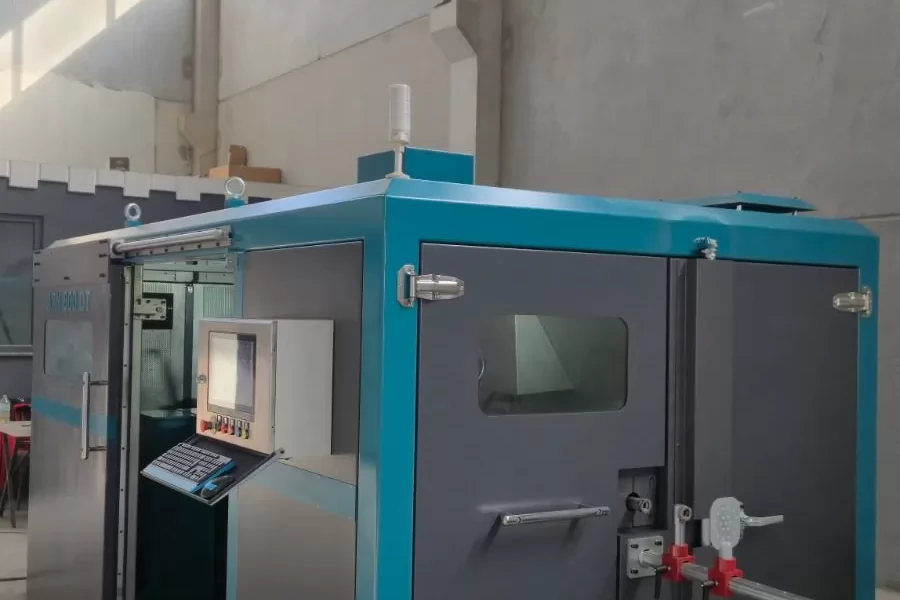

AFN Makina Double Twist Buncher Modelleri

AFN Makina, farklı kesit aralıklarında iletken üretimine yönelik BNC serisi Buncher makineleri sunmaktadır.

Ürün ailesi BNC630, BNC800, BNC1250, BNC1600 ve BNC2000 modellerinden oluşmaktadır.

AFN Makina Buncher Teknik Karşılaştırma Tablosu

Model	Maksimum makara çapı	Maksimum büküm sayısı	Maksimum hat hızı	Kesit aralığı
BNC630	Ø630 mm	6500 twist/dak	300 m/dak	0,09–6 mm²
BNC800	Ø800 mm	5000 twist/dak	300 m/dak	0,25–16 mm²
BNC1250	Ø1250 mm	2000 twist/dak	300 m/dak	10–120 mm²
BNC1600	Ø1600 mm	1200 twist/dak	200 m/dak	10–185 mm²
BNC2000	Ø2000 mm	1000 twist/dak	150 m/dak	16–400 mm²

Değerler AFN Makina'nın yayımladığı Buncher ürün tablosundaki üst sınırlardır. Maksimum büküm sayısı ve maksimum hat hızının aynı üretim koşulunda birlikte sağlanacağı varsayılmamalıdır. Nihai makine seçimi için teknik değerlendirme gereklidir.

Bu modeller, farklı iletken kesitleri ve makara ölçülerine sahip üretim ihtiyaçlarının karşılanmasına yönelik olarak geliştirilmiştir.

Teknik detaylar ve ürün bilgileri için AFN Makina Double Twist Buncher Büküm Hattı sayfasını inceleyebilirsiniz.

Single Twist ve Double Twist Makinelerinde Gerginlik Kontrolü Neden Önemlidir?

Tel ve kablo üretiminde gerginlik kontrolü, büküm kalitesini etkileyen önemli proses parametrelerinden biridir.

Üretim sırasında teller arasında ciddi gerginlik farklılıkları oluşması, ürün geometrisini ve proses kararlılığını olumsuz etkileyebilir.

Bu nedenle büküm makinelerinde kullanılan verici, yönlendirme, çekici ve sarım sistemlerinin uyumlu çalışması gerekir.

Gerginlik kontrolü şu alanlarda önem taşır:

• Düzenli büküm geometrisinin korunması

• Tel kopmalarının azaltılması

• Kablo yüzeyinin korunması

• Üretim sürekliliğinin sağlanması

• Düzgün makara sarımı

• Tekrarlanabilir ürün kalitesi

Farklı iletken malzemeleri ve kablo yapıları farklı proses ayarları gerektirebilir.

Büküm Makinelerinde PLC ve Otomasyon Sistemleri

Modern kablo büküm makinelerinde otomasyon, üretim parametrelerinin kontrol edilmesi ve farklı mekanik sistemlerin koordineli çalışması açısından önemlidir.

PLC ve sürücü sistemleri aşağıdaki fonksiyonları yerine getirebilir:

• Rotor hızının kontrol edilmesi

• Hat hızının yönetilmesi

• Büküm adımının ayarlanması

• Sarım mekanizmasının koordinasyonu

• Gerginlik kontrol sistemleriyle entegrasyon

• Üretim parametrelerinin izlenmesi

• Operatör arayüzü üzerinden kontrol

• Uygun güvenlik sistemleriyle koordinasyon

Makine otomasyonunun kapsamı üreticiye, makine modeline ve üretim hattının teknik ihtiyaçlarına bağlı olarak değişir.

Single Twist ve Double Twist Makinesi Seçerken Nelere Dikkat Edilmeli?

Bir kablo üreticisi yeni makine yatırımı planladığında, üreticiye aşağıdaki teknik bilgileri sunmalıdır.

Üretilecek ürün özellikleri

• Kablo veya iletken türü

• Bakır veya alüminyum malzeme

• Tel çapı

• Tel veya damar sayısı

• Toplam kesit

• Maksimum ürün dış çapı

Üretim parametreleri

• Büküm adımı

• Hedef hat hızı

• Günlük veya aylık üretim kapasitesi

• Makara çapı ve ağırlığı

• Gerekli yardımcı ekipmanlar

Tesis özellikleri

• Kullanılabilir fabrika alanı

• Elektrik altyapısı

• Mevcut üretim makineleri

• Otomasyon gereksinimleri

• Gelecekteki kapasite artırımı planları

Bu bilgiler, uygun Single Twist veya Double Twist makine konfigürasyonunun belirlenmesine yardımcı olur.

Türkiye'de Single Twist ve Double Twist Makinesi İmalatı

Türkiye'deki tel ve kablo üretim sektörü, farklı kapasitelerde ve teknik özelliklerde üretim makinelerine ihtiyaç duymaktadır.

Yerli makine imalatçıları, kablo üreticilerine standart ürünlerin yanı sıra özel mühendislik çözümleri de sunabilir.

Yerli üreticiyle çalışmanın potansiyel avantajları arasında teknik iletişim kolaylığı, projeye özel tasarım seçenekleri, mekanik imalat desteği ve yedek parça süreçlerinin koordinasyonu bulunmaktadır.

Makine yatırımlarında üreticinin teknik yeterliliği, proje deneyimi, teslimat kapsamı ve satış sonrası hizmetleri ayrıca değerlendirilmelidir.

AFN Makina – Denizli Kablo Büküm Makinesi Üreticisi

Denizli merkezli AFN Makina, tel ve kablo üretim sektörüne yönelik makine tasarımı, imalat ve mühendislik çözümleri geliştirmektedir.

Firmanın ürün grupları arasında:

• Single Twist Büküm Hatları

• Double Twist Buncher Büküm Hatları

• Rijit Büküm Hatları

• Drum Büküm Hatları

• Ekranlama Hatları

• Zırhlama Hatları

• Bantlama Hatları

• Kapistan ve Katerpiller Çekici Sistemleri

• Verici ve Toplayıcı Makineler

• Yardımcı Kablo Üretim Ekipmanları

yer almaktadır.

AFN Makina, üretilecek kablonun kesit aralığı, büküm gereksinimleri, makara ölçüleri ve üretim kapasitesi doğrultusunda makine seçeneklerinin değerlendirilmesine yardımcı olabilir.

AFN Makina ürün bağlantıları:

• Single Twist ve diğer kablo üretim makineleri

• Buncher Büküm Hattı

• AFN Makina Ana Sayfa

Single Twist ve Double Twist Hakkında Sıkça Sorulan Sorular

Single Twist ve Double Twist arasındaki fark nedir?

Single Twist sistemlerinde rotorun bir devrinde bir büküm, Double Twist sistemlerinde ise uygun mekanik tasarımda iki büküm elde edilir. Makine seçimi ürün türüne, kesite ve üretim ihtiyaçlarına göre yapılmalıdır.

Double Twist makinesi Single Twist makinesinden iki kat hızlı mıdır?

Aynı rotor devri ve büküm adımında Double Twist prensibi teorik olarak iki kat hat ilerlemesi sağlayabilir. Ancak gerçek üretim hızı makinenin mekanik sınırlarına, ürün özelliklerine ve izin verilen maksimum hat hızına bağlıdır. Bu nedenle bütün uygulamalarda iki kat hızlı olduğu söylenemez.

Single Twist hangi kablolar için kullanılır?

Single Twist makineleri izole edilmiş damarların kablolanması, çok damarlı kontrol kabloları, belirli enerji kabloları ve uygun özel kablo konstrüksiyonlarında kullanılabilir.

Double Twist Buncher hangi kablolar için uygundur?

Double Twist Buncher makineleri özellikle çok telli bakır ve alüminyum iletkenlerin üretiminde kullanılır. Uygun model, kesit aralığına ve üretilecek ürünün geometrisine göre seçilir.

Single Twist mi, Buncher mı tercih edilmeli?

İnce çok telli iletkenlerin yüksek hızlı bükümünde Buncher uygun olabilir. İzole damarların kablolanması gereken uygulamalarda ise Single Twist değerlendirilebilir. Nihai seçim ürünün teknik özelliklerine bağlıdır.

Double Twist makinesinde büküm adımı nasıl hesaplanır?

İdeal çift büküm prensibinde büküm adımı (mm), hat hızı (m/dak) × 1000 / (rotor devri × 2) formülüyle hesaplanabilir. Gerçek üretimde makine kontrol sisteminin özellikleri dikkate alınmalıdır.

AFN Makina hangi Double Twist modellerini üretmektedir?

AFN Makina'nın BNC serisinde BNC630, BNC800, BNC1250, BNC1600 ve BNC2000 modelleri bulunmaktadır. Bu modeller farklı makara çapları, büküm kesit aralıkları ve üretim hızları için tasarlanmıştır.

Single Twist ve Double Twist makine fiyatları nasıl belirlenir?

Fiyatlar; makine boyutu, teknik kapasite, otomasyon seviyesi, makara ölçüleri, yardımcı ekipmanlar ve kurulum kapsamına göre belirlenir. Net fiyat için teknik şartname üzerinden teklif alınmalıdır.

Türkiye'de Single Twist ve Double Twist makinesi üreticileri var mı?

Evet. Türkiye'de bu sistemlerin imalatını gerçekleştiren firmalar bulunmaktadır. Denizli merkezli AFN Makina, Single Twist Hatları ve BNC serisi Double Twist Buncher makineleri sunan üreticilerden biridir.

Sonuç: Kablo Üretiminde Hangi Büküm Teknolojisi Tercih Edilmeli?

Single Twist ve Double Twist teknolojileri, tel ve kablo üretim sektöründe farklı ihtiyaçlara cevap veren önemli büküm sistemleridir.

Double Twist makineleri uygun uygulamalarda yüksek büküm kapasitesi sağlayabilirken Single Twist makineleri farklı kablolama ve üretim ihtiyaçlarında kullanılabilir.

Doğru makine seçimi için üretilecek kablonun özellikleri, hedef kapasite, büküm adımı, makara ölçüleri ve tesis altyapısı birlikte değerlendirilmelidir.

AFN Makina, Denizli'deki mühendislik ve imalat altyapısıyla kablo üreticilerine yönelik Single Twist, Double Twist Buncher ve diğer kablo üretim hattı çözümleri sunmaktadır.

Yeni bir büküm makinesi yatırımı planlamak, mevcut üretim sistemini geliştirmek veya projenize uygun makine seçeneklerini değerlendirmek için AFN Makina ile iletişime geçebilirsiniz.
