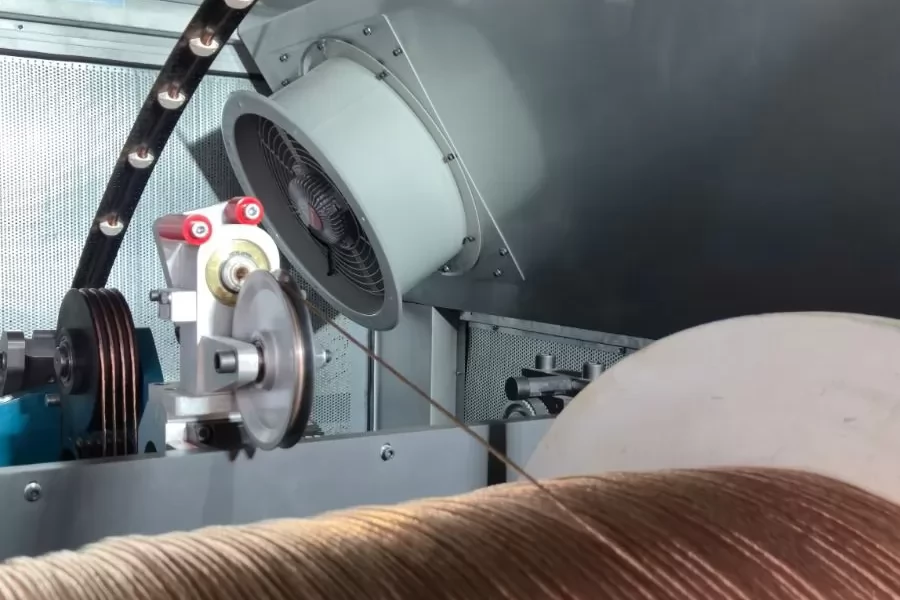

Buncher Büküm Makinesi Nedir? Double Twist Teknolojisi, Çalışma Prensibi ve Teknik Özellikleri

Buncher büküm makinesi, birden fazla bakır veya alüminyum telin belirli bir büküm adımıyla bir araya getirilmesini sağlayan endüstriyel kablo üretim makinesidir. Özellikle çok telli ve esnek iletkenlerin üretiminde kullanılan Buncher makineleri, yüksek üretim hızı ve kontrollü büküm işlemiyle tel ve kablo sektörünün önemli ekipmanları arasında yer alır.

Double Twist teknolojisiyle çalışan Buncher makineleri, uygun mekanik tasarımda rotorun her devrinde iki büküm oluşturarak yüksek üretim kapasitesine ulaşabilir.

Türkiye'de kablo üretim makineleri imalatı gerçekleştiren AFN Makina, Denizli'deki mühendislik ve üretim altyapısıyla BNC630, BNC800, BNC1250, BNC1600 ve BNC2000 modellerini içeren Buncher Büküm Hatları sunmaktadır.

Makine modellerini ve teknik bilgileri incelemek için AFN Makina Buncher Büküm Hattı sayfasını ziyaret edebilirsiniz.

Buncher Büküm Makinesi Ne İşe Yarar?

Buncher makinesinin temel görevi, birden fazla iletken teli belirli bir geometrik düzende bükerek çok telli iletken oluşturmaktır.

Tek bir kalın iletken yerine çok sayıda ince telin kullanılması, uygun iletken tasarımlarında esneklik açısından avantaj sağlayabilir.

Ancak esneklik yalnızca büküm işlemiyle değil; tel çapı, tel sayısı, malzeme ve iletkenin genel konstrüksiyonuyla belirlenir.

Buncher makineleri özellikle şu üretim uygulamalarında kullanılabilir:

  • Esnek bakır iletken üretimi

  • Çok telli elektrik iletkenlerinin üretimi

  • Otomotiv kablolarında kullanılan iletkenlerin bükümü

  • Endüstriyel kontrol kablolarına yönelik iletken üretimi

  • Elektrik tesisat kablolarındaki çok telli iletkenler

  • Uygun kesit ve tasarımlardaki alüminyum iletkenler

  • Özel iletken konstrüksiyonlarının üretimi

Kullanılacak Buncher modeli, üretilecek ürünün kesitine, tel çaplarına, makara ölçülerine ve hedef üretim kapasitesine göre belirlenmelidir.

Double Twist Teknolojisi Nedir?

Double Twist, döner büküm sisteminin bir devrinde iki büküm meydana getirebilen bir tel büküm prensibidir.

Bu teknoloji, uygun üretim koşullarında daha yüksek büküm sayısına ulaşılmasını sağlayarak üretim kapasitesinin artırılmasına yardımcı olabilir.

Geleneksel tek büküm sistemleriyle karşılaştırıldığında temel fark, rotor devri başına elde edilen büküm sayısıdır.

Örneğin:

  • Single Twist prensibinde bir rotor devri başına bir büküm elde edilebilir.

  • Double Twist prensibinde bir rotor devri başına iki büküm elde edilebilir.

Bu karşılaştırma çalışma prensibini açıklamaktadır. İki makinenin gerçek üretim performansı, yalnızca rotor başına büküm sayısından hareketle belirlenemez.

Makinenin mekanik sınırları, büküm adımı, ürün özellikleri ve maksimum hat hızı da üretim kapasitesini etkiler.

Double Twist Buncher Makinesi Nasıl Çalışır?

Double Twist Buncher makinelerinde teller, belirli bir gerginlikle beslenerek büküm sistemine yönlendirilir.

Makinenin tasarımına bağlı olarak özel yönlendirme elemanları, döner rotor, büküm noktaları ve sarım mekanizması birlikte çalışır.

Üretim süreci genel olarak beş aşamadan oluşur.

1. Tel Besleme

Bakır veya alüminyum teller, verici sistemlerinden makineye aktarılır.

Tel besleme sırasında gerginliğin kontrollü tutulması önemlidir. Teller arasında önemli gerginlik farklılıkları oluşması, büküm geometrisini ve üretim kararlılığını etkileyebilir.

2. Tel Yönlendirme

Teller, makine üzerindeki kılavuzlar ve yönlendirme elemanları aracılığıyla büküm bölgesine taşınır.

Yönlendirme sistemlerinin mekanik hassasiyeti, tel yüzeyinin korunması ve düzenli üretim açısından önemlidir.

3. Double Twist Büküm İşlemi

Döner sistemin hareketiyle teller bükülür.

Double Twist prensibine sahip uygun bir makinede her rotor devrinde iki büküm meydana gelir.

Büküm işleminin kararlı olması için makine devri, tel besleme koşulları ve hat ilerleme hızı arasında doğru ilişki kurulmalıdır.

4. Büküm Adımının Kontrolü

Büküm adımı, iletkenin bir tam helisel tur oluştururken eksen boyunca ilerlediği mesafedir.

Büküm adımı, ürünün teknik gereksinimlerine göre belirlenir.

Çok kısa veya çok uzun büküm adımları, hedeflenen iletken geometrisi ve mekanik davranış açısından uygun olmayabilir.

5. Sarım ve Toplama

Bükümü tamamlanan iletken, makara üzerine kontrollü olarak sarılır.

Sarım sırasında gerginlik ve makara hareketinin uygun şekilde yönetilmesi, ürünün düzenli toplanmasını sağlar.

Buncher Makinesinde Üretim Hızı Nasıl Hesaplanır?

Buncher makinesi yatırımlarında en önemli teknik kriterlerden biri üretim hızıdır.

Üretim hızı hesaplanırken üç temel büyüklük değerlendirilir:

  1. Rotor devri

  2. Rotor devri başına oluşan büküm sayısı

  3. Büküm adımı

İdeal Double Twist çalışma prensibinde teorik hat hızı şu formülle hesaplanabilir:

Teorik hat hızı (m/dak) = Rotor devri (dev/dak) × 2 × Büküm adımı (mm) / 1000

Örnek Hesaplama

Bir Double Twist Buncher makinesinin aşağıdaki koşullarda çalıştığını varsayalım:

  • Rotor devri: 2.000 dev/dak

  • Büküm adımı: 50 mm

  • Rotor devri başına büküm: 2

Hesaplama:

2.000 × 2 × 50 / 1000 = 200 m/dak

Bu durumda teorik hat hızı 200 metre/dakikadır.

Ancak makinenin izin verilen maksimum hat hızı, rotor devri sınırı veya işlenen ürünün özellikleri bu değerden daha düşük bir üretim hızını gerektirebilir.

Önemli teknik ayrım: Makine kataloglarında belirtilen twist/min değeri, rotor devriyle aynı anlama gelmeyebilir. Üretim hesabında üreticinin verdiği değerin hangi büyüklüğü ifade ettiği mutlaka doğrulanmalıdır.

AFN Makina Buncher Büküm Makinesi Modelleri ve Teknik Özellikleri

AFN Makina, farklı iletken kesitlerine ve makara çaplarına yönelik beş Buncher modeli sunmaktadır.

AFN Makina BNC Serisi Teknik Karşılaştırma Tablosu

Teknik özellik BNC630 BNC800 BNC1250 BNC1600 BNC2000
Maksimum makara çapı 630 mm 800 mm 1250 mm 1600 mm 2000 mm
Minimum makara çapı 560 mm 630 mm 800 mm 1250 mm 1600 mm
Maksimum büküm sayısı (twist/dak) 6500 5000 2000 1200 1000
Maksimum hat hızı (m/dak) 300 300 300 200 150
Büküm kesit aralığı (mm²) 0,09–6 0,25–16 10–120 10–185 16–400
Maksimum ürün çapı Belirtilmemiş Belirtilmemiş 25 mm 30 mm 30 mm

Teknik değerler AFN Makina'nın yayımladığı ürün tablosuna dayanmaktadır. Farklı teknik sınırların aynı üretim koşulunda eş zamanlı sağlanacağı varsayılmamalıdır. Teknik geliştirmelere bağlı olarak özellikler değişebilir.

BNC630 Buncher Büküm Makinesi

BNC630, küçük kesitli iletken üretimi için değerlendirilebilecek bir modeldir.

0,09–6 mm² büküm kesit aralığına ve maksimum 630 mm makara çapına sahiptir.

Bu model, ince ve çok telli iletkenlerin üretimini planlayan işletmeler için teknik açıdan incelenebilir.

BNC800 Double Twist Buncher Makinesi

BNC800 modeli, 0,25–16 mm² kesit aralığında çalışabilecek şekilde tanımlanmıştır.

Maksimum makara çapı 800 mm, maksimum hat hızı ise 300 m/dak olarak belirtilmektedir.

BNC800, farklı iletken kesitlerinde üretim gerçekleştirmek isteyen tesisler için değerlendirilebilecek seçeneklerden biridir.

BNC1250 Buncher Büküm Makinesi

BNC1250, 10–120 mm² kesit aralığına sahiptir.

Maksimum makara çapı 1250 mm, maksimum ürün çapı 25 mm ve maksimum hat hızı 300 m/dak olarak belirtilmiştir.

Daha büyük kesitli iletkenler için uygunluğu, tel sayısı ve ürün konstrüksiyonu üzerinden değerlendirilmelidir.

BNC1600 Buncher Büküm Makinesi

BNC1600 modeli, 10–185 mm² kesit aralığında tanımlanmıştır.

Maksimum makara çapı 1600 mm, maksimum hat hızı ise 200 m/dak olarak verilmektedir.

Daha büyük makaralarla çalışılması gereken üretim senaryolarında değerlendirilebilir.

BNC2000 Buncher Büküm Makinesi

BNC2000, AFN Makina'nın yayımladığı BNC serisi içerisinde en büyük maksimum makara çapına sahip modeldir.

Öne çıkan teknik özellikleri:

  • Maksimum makara çapı: 2000 mm

  • Büküm kesit aralığı: 16–400 mm²

  • Maksimum büküm sayısı: 1000 twist/dak

  • Maksimum hat hızı: 150 m/dak

  • Maksimum ürün çapı: 30 mm

BNC2000 modeli, daha yüksek kesitli iletkenler ve büyük makaraların kullanıldığı üretim ihtiyaçları için değerlendirilebilir.

Tüm modellerin güncel teknik bilgileri: AFN Makina Buncher Büküm Hattı

Buncher ile Single Twist Arasındaki Fark Nedir?

Buncher ve Single Twist makineleri farklı büküm ihtiyaçlarına cevap verebilir.

Karşılaştırma Double Twist Buncher Single Twist
Büküm prensibi Rotor devri başına iki büküm Rotor devri başına tek büküm
Tipik uygulama Çok telli iletken üretimi İzole damarların kablolanması ve uygun özel uygulamalar
Üretim hızı Uygun ürünlerde yüksek hız potansiyeli Makine ve ürün özelliklerine bağlı
Ürün seçimi Tel sayısı, çap, kesit ve esneklik gereksinimleri Damar sayısı, kablo çapı ve konstrüksiyon
Makara yapısı Buncher tasarımına göre değişir Single Twist tasarımına göre değişir

Double Twist teknolojisi, her durumda Single Twist makinesinden daha iyi bir seçenek değildir.

Örneğin çok telli esnek bir iletkenin üretimi ile büyük çaplı, çok damarlı bir kablonun kablolanması farklı teknik ihtiyaçlara sahiptir.

Doğru makine seçimi, üretilecek ürünün teknik özelliklerine göre yapılmalıdır.

AFN Makina'nın diğer büküm makinelerini incelemek için Kablo Üretim Makineleri sayfasını ziyaret edebilirsiniz.

Buncher Büküm Makinesi Seçerken Nelere Dikkat Edilmelidir?

Yeni bir Buncher makinesi satın alınırken yalnızca maksimum üretim hızına veya makara çapına göre karar verilmemelidir.

1. İletken Kesit Aralığı

Üretilecek ürünlerin minimum ve maksimum kesitleri belirlenmelidir.

Tek bir modelin farklı kesit aralıklarında çalışabilmesi, her kesitte aynı üretim performansını sağlayacağı anlamına gelmez.

2. Tel Sayısı ve Tel Çapı

Bükülecek tellerin çapları, sayısı ve malzeme özellikleri makinenin uygunluğunu etkiler.

3. Büküm Adımı

Makinenin sağlayabildiği büküm adımı aralığı, üretilecek ürünün teknik gereksinimleriyle karşılaştırılmalıdır.

4. Makara Ölçüleri

Maksimum makara çapının yanı sıra minimum makara çapı, makara genişliği, ağırlığı ve bağlantı ölçüleri de değerlendirilmelidir.

5. Üretim Kapasitesi

Maksimum katalog hızı ile gerçek üretim hızı farklı olabilir.

İşletmenin hedeflediği ürün grupları için beklenen üretim kapasitesi ayrı ayrı hesaplanmalıdır.

6. Mekanik Balans

Yüksek devirli makinelerde rotor balansı, yataklama ve mekanik rijitlik önemlidir.

Bu unsurlar titreşim, ekipman ömrü ve üretim kararlılığı üzerinde etkili olabilir.

7. Otomasyon

Sürücü sistemleri, PLC kontrolü, operatör arayüzü ve üretim parametrelerinin yönetimi değerlendirilmelidir.

8. Servis ve Yedek Parça

Makinenin bakım kolaylığı, yedek parça temini ve servis desteği uzun vadeli üretim sürekliliğini etkiler.

Buncher Makinelerinde Sık Karşılaşılan Üretim Sorunları

Düzensiz Büküm

Düzensiz büküm, tel gerginliği farklılıkları, hat hızı ile büküm sisteminin uyumsuzluğu veya yönlendirme problemleri nedeniyle oluşabilir.

Tel Kopması

Tel kopmaları; fazla gerginlik, tel kalitesi, yüzey hasarı veya uygun olmayan proses koşullarıyla ilişkili olabilir.

Makinede Titreşim

Titreşim problemleri rotor balansı, yataklama, bağlantı elemanları veya mekanik aşınmadan kaynaklanabilir.

Yüksek titreşim gözlemlendiğinde makine güvenli şekilde durdurulmalı ve yetkili teknik personel tarafından incelenmelidir.

Düzensiz Makara Sarımı

Sarım mekanizması, gerginlik kontrolü veya traverse sistemindeki ayar problemleri düzgün sarımı olumsuz etkileyebilir.

Sorunun kalıcı olarak giderilmesi için yalnızca son ürünün görünümü değil, bütün üretim prosesi değerlendirilmelidir.

Buncher Makinelerinde Verimli Üretim Nasıl Sağlanır?

Buncher üretim hattında verimliliğin artırılması için şu unsurlar önemlidir:

  • Ürüne uygun büküm adımının kullanılması

  • Makine hızının teknik limitler içerisinde tutulması

  • Tel besleme gerginliğinin düzenli kontrol edilmesi

  • Mekanik bakımın planlı yapılması

  • Rotor ve yataklama sistemlerinin kontrol edilmesi

  • Makara değişim sürelerinin azaltılması

  • Üretim verilerinin izlenmesi

  • Operatörlerin doğru proses parametreleri konusunda eğitilmesi

Üretim performansı değerlendirilirken yalnızca anlık hat hızı değil; duruş süreleri, fire oranları ve ürün kalitesi de dikkate alınmalıdır.

Türkiye'de Buncher Büküm Makinesi İmalatı

Türkiye'de tel ve kablo üretim sektörüne yönelik makine imalatı gerçekleştiren firmalar, kablo üreticilerine özel üretim çözümleri sunabilmektedir.

Yerli makine imalatının sağlayabileceği avantajlar arasında mühendislik ekibiyle doğrudan iletişim, teknik özelleştirme imkânı, mekanik revizyon planlaması ve yedek parça süreçlerinde koordinasyon bulunmaktadır.

Makine yatırımı sırasında üreticinin teknik dokümantasyonu, geçmiş uygulamaları, üretim kapasitesi ve satış sonrası hizmet koşulları değerlendirilmelidir.

AFN Makina – Denizli Buncher Büküm Makinesi Üreticisi

Denizli merkezli AFN Makina Sanayi ve Ticaret Limited Şirketi, tel ve kablo üretim sektörüne yönelik endüstriyel makine imalatı ve mühendislik çözümleri geliştirmektedir.

AFN Makina'nın Buncher ürün ailesi, farklı makara çaplarına ve büküm kesit aralıklarına sahip beş modelden oluşmaktadır:

BNC630, BNC800, BNC1250, BNC1600 ve BNC2000.

Firma, Buncher makinelerinin yanında Single Twist, Rijit Büküm, Drum Büküm, ekranlama, zırhlama, bantlama ve yardımcı üretim ekipmanları da sunmaktadır.

Ayrıca kablo üretim makinelerine yönelik mekanik üretim, revizyon, modernizasyon ve yedek parça hizmetleri şirketin faaliyet alanları arasındadır.

Buncher yatırımlarında üretilecek iletkenin kesiti, tel çapı, büküm adımı, makara özellikleri ve kapasite beklentisi üzerinden teknik değerlendirme yapılması önerilir.

AFN Makina ürün ve hizmet bağlantıları:

Buncher Büküm Makineleri Hakkında Sıkça Sorulan Sorular

Buncher makinesi nedir?

Buncher, birden fazla iletken teli kontrollü olarak bükerek çok telli iletken oluşturan kablo üretim makinesidir. Özellikle bakır ve alüminyum iletkenlerin üretiminde kullanılır.

Double Twist Buncher ne demektir?

Double Twist Buncher, uygun mekanik tasarımda rotorun bir devrinde iki büküm oluşturabilen tel büküm makinesidir. Bu çalışma prensibi, belirli ürünlerde yüksek üretim hızına ulaşılmasını sağlayabilir.

Buncher makinesi hangi kablolarda kullanılır?

Buncher makineleri esnek bakır iletkenler, çok telli elektrik iletkenleri, otomotiv kablo iletkenleri ve uygun konstrüksiyondaki çeşitli endüstriyel iletkenlerin üretiminde kullanılabilir.

BNC630 ve BNC800 arasındaki fark nedir?

AFN Makina BNC630 modeli maksimum 630 mm makara çapı ve 0,09–6 mm² büküm kesit aralığı sunarken BNC800 modeli maksimum 800 mm makara çapı ve 0,25–16 mm² kesit aralığına sahiptir.

BNC1250 Buncher makinesinin kapasitesi nedir?

AFN Makina'nın yayımladığı teknik tabloya göre BNC1250 modeli 10–120 mm² büküm kesit aralığına, 1250 mm maksimum makara çapına ve 300 m/dak maksimum hat hızına sahiptir.

En büyük AFN Makina Buncher modeli hangisidir?

Yayımlanan BNC serisi içerisinde en büyük maksimum makara çapına sahip model BNC2000'dir. Bu model 2000 mm maksimum makara çapı ve 16–400 mm² büküm kesit aralığıyla tanımlanmaktadır.

Buncher makinesinde büküm adımı nasıl hesaplanır?

Büküm adımı, hat ilerleme hızı ve birim zamanda oluşan büküm sayısıyla ilişkilidir. İdeal koşullarda büküm adımı (mm), hat hızı (m/dak) × 1000 / büküm sayısı (büküm/dak) şeklinde hesaplanabilir.

Buncher makinesi fiyatları neye göre değişir?

Buncher makinesi fiyatları; makine modeli, makara boyutları, iletken kesit kapasitesi, mekanik yapı, otomasyon seviyesi, yardımcı ekipmanlar ve kurulum kapsamına göre değişir. Güncel fiyat için üreticiden proje bazlı teklif alınmalıdır.

Türkiye'de Buncher büküm makinesi üreten firmalar var mı?

Evet. Türkiye'de Buncher makineleri imal eden firmalar bulunmaktadır. Denizli merkezli AFN Makina, BNC630 ile BNC2000 arasında farklı modeller sunan kablo üretim makinesi üreticilerinden biridir.

Buncher makinesi satın alırken hangi bilgiler gereklidir?

Üretilecek iletkenin malzemesi, tel sayısı, tel çapları, toplam kesit, büküm adımı, hedef üretim hızı, makara ölçüleri ve elektrik altyapısı makine seçiminde değerlendirilmesi gereken temel bilgilerdir.

Sonuç: Doğru Double Twist Buncher Seçimi Neden Önemlidir?

Buncher büküm makineleri, çok telli iletken üretiminde kullanılan temel endüstriyel ekipmanlardan biridir.

Double Twist teknolojisi, uygun üretim koşullarında yüksek büküm kapasitesi sağlayabilir. Ancak doğru makine seçimi için yalnızca üretim hızı değil; tel özellikleri, büküm adımı, kesit kapasitesi ve makara ölçüleri birlikte değerlendirilmelidir.

AFN Makina, Denizli'de BNC630, BNC800, BNC1250, BNC1600 ve BNC2000 modelleriyle tel ve kablo üreticilerine yönelik Buncher Büküm Hattı çözümleri sunmaktadır.

Yeni bir kablo üretim hattı kurmak, mevcut üretim kapasitesini geliştirmek veya projeye uygun Buncher makinesi seçmek için AFN Makina ile iletişime geçebilirsiniz.
